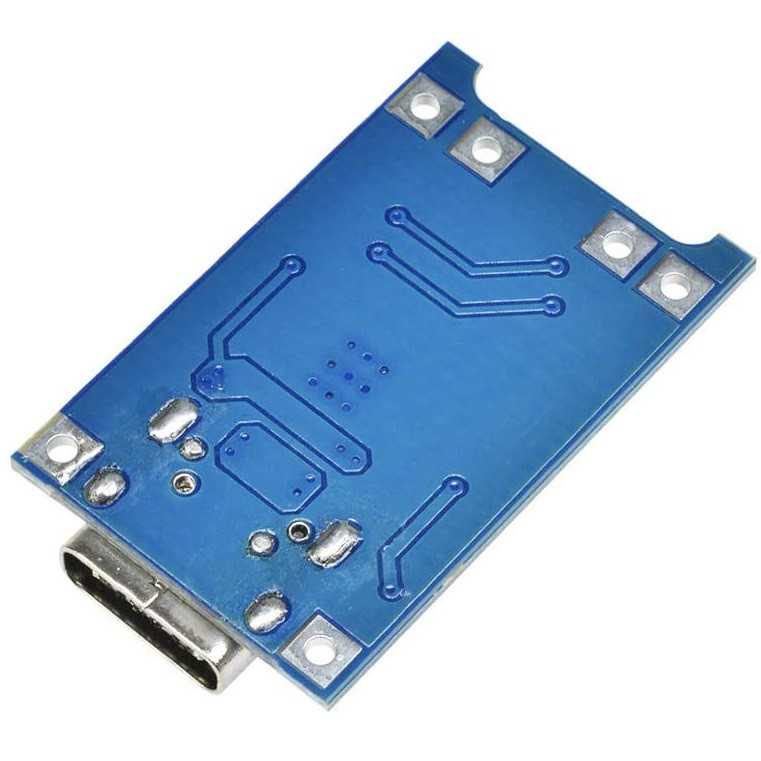

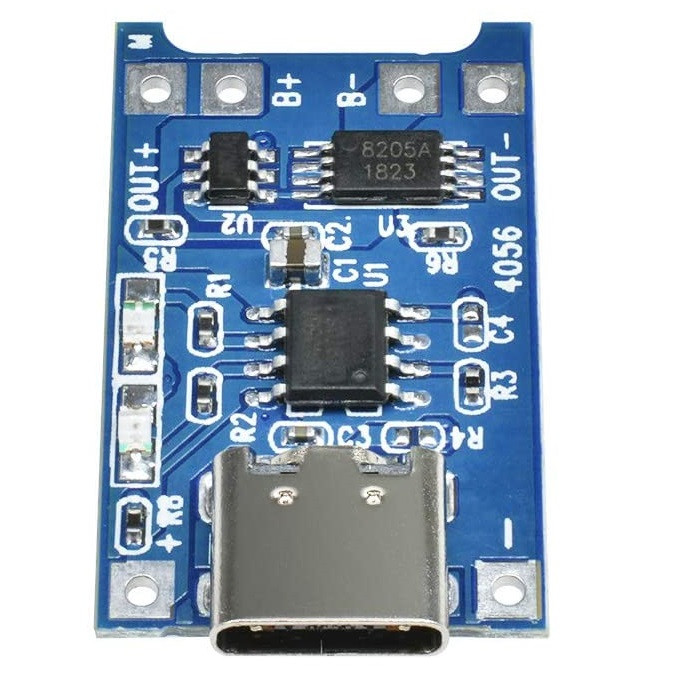

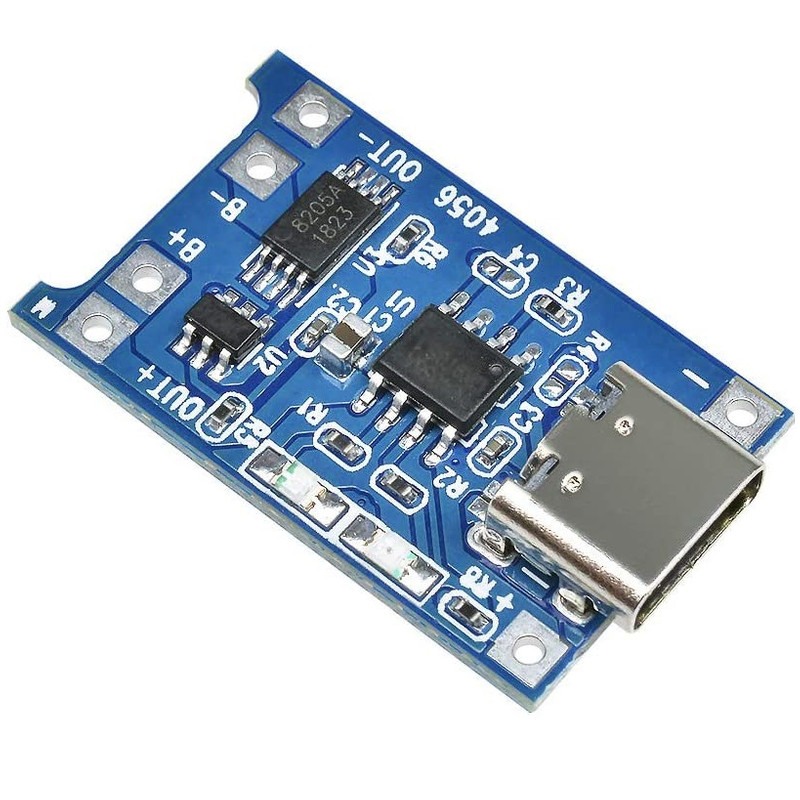

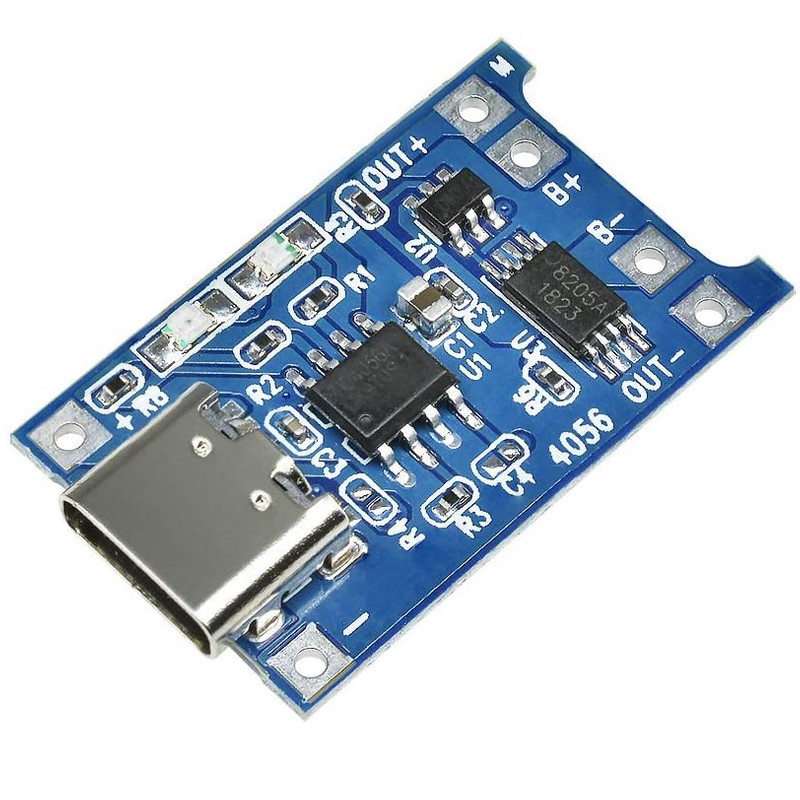

ماژول شارژ باتری لیتیومی مدل TP-4056TYPEC

معرفی

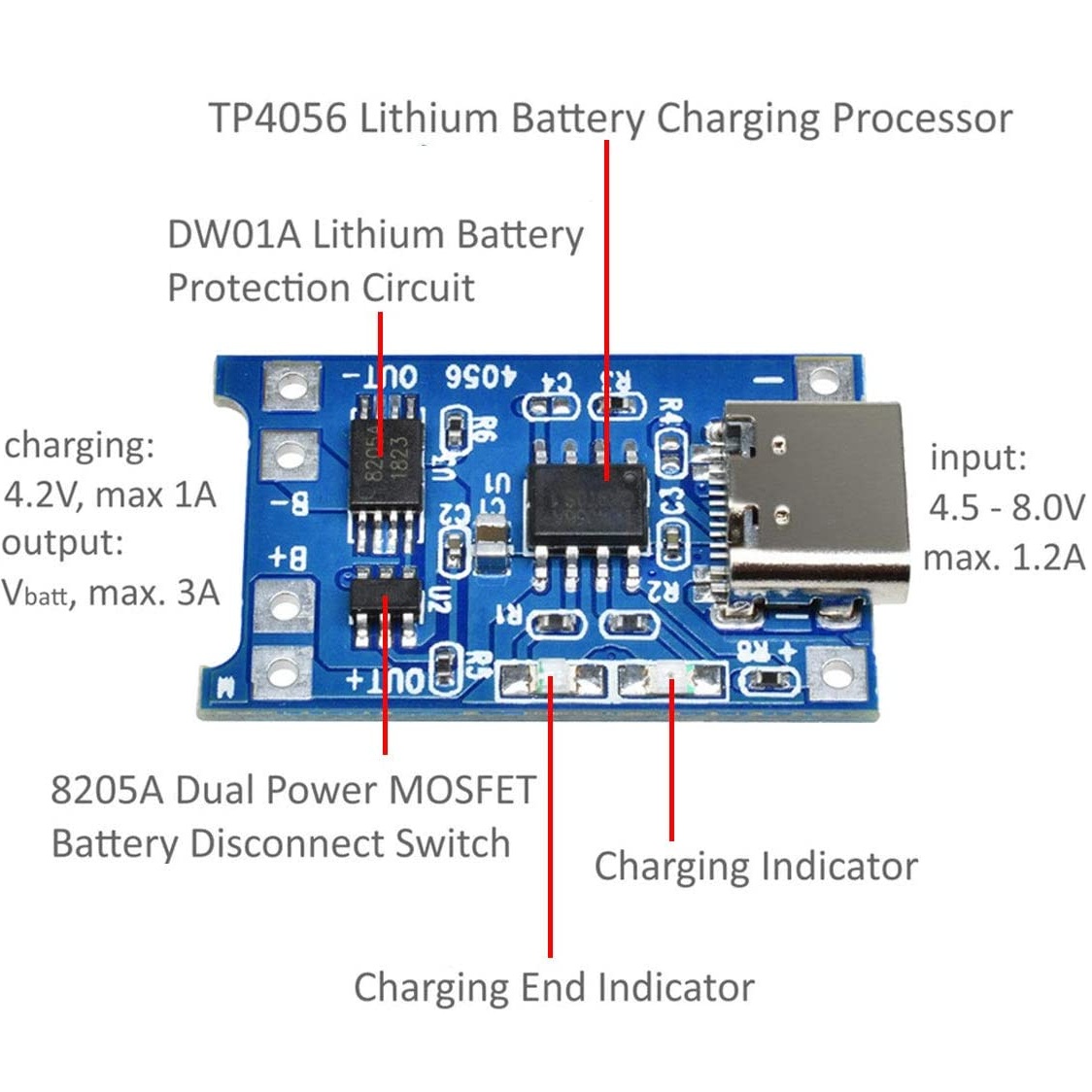

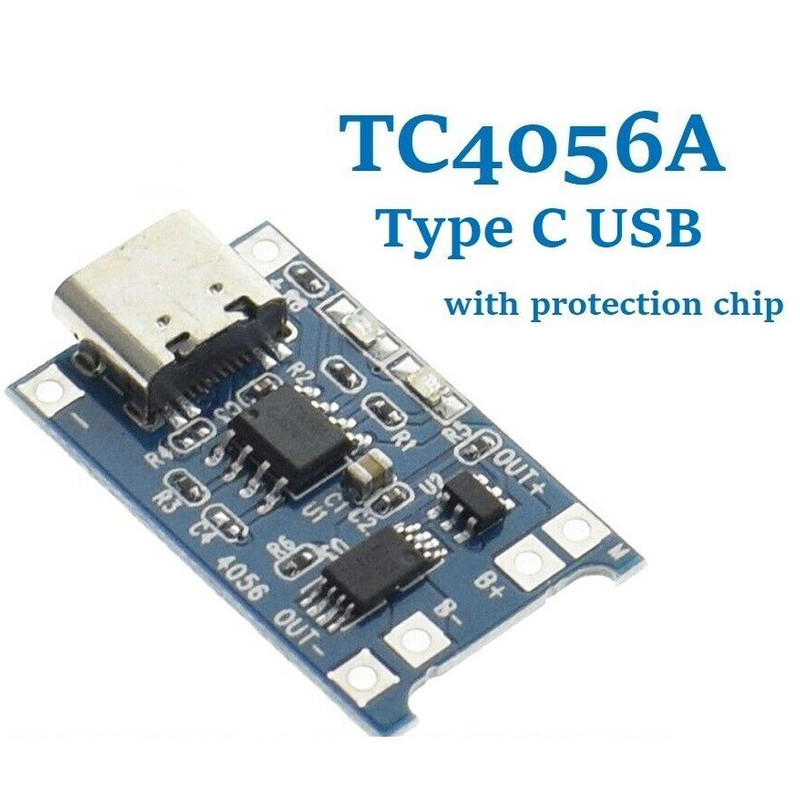

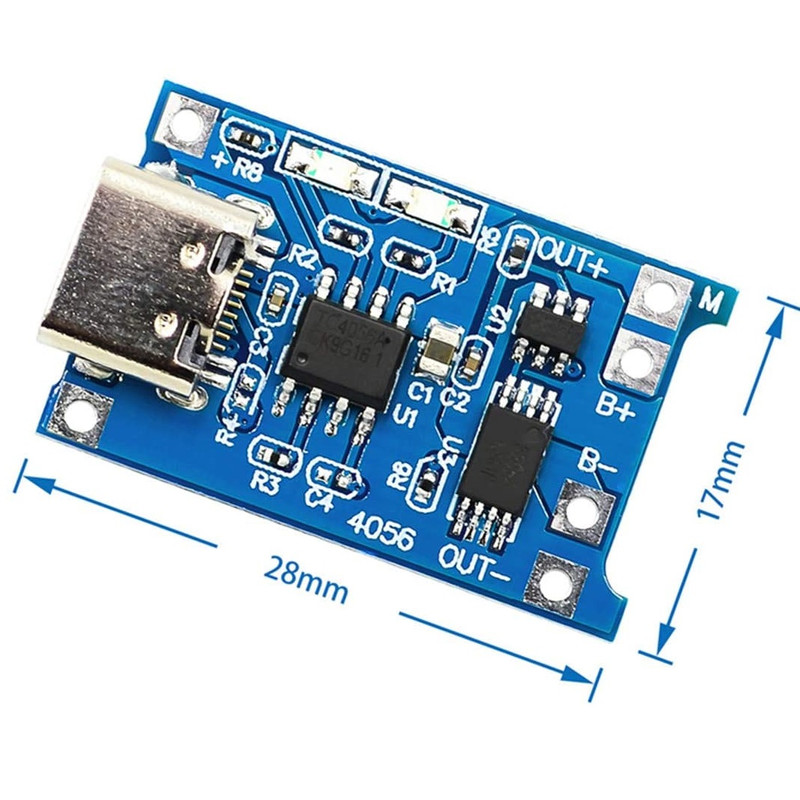

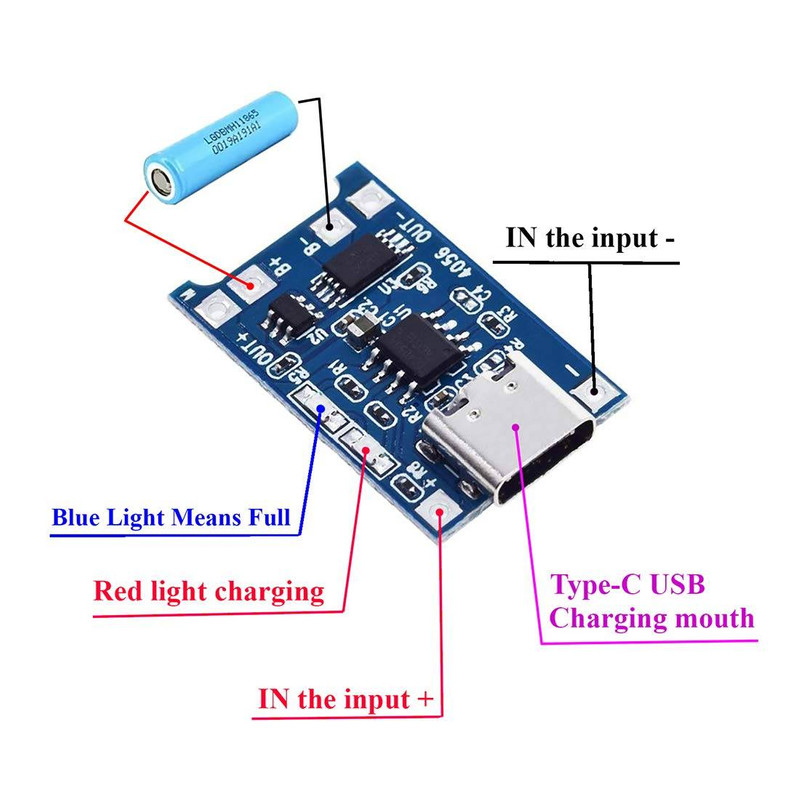

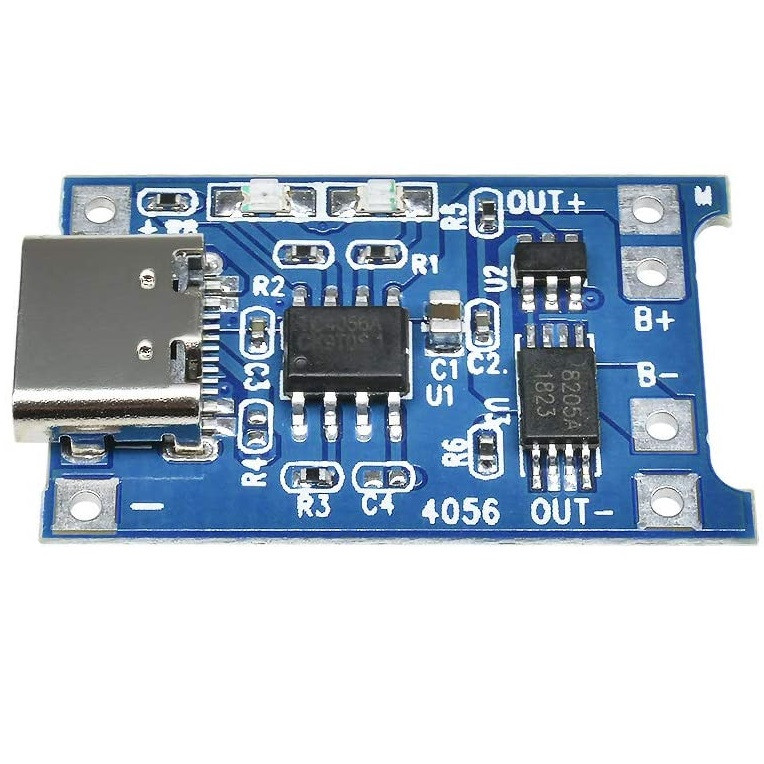

ماژول شارژر باتری لیتیومی TC4056/TP4056 یک ماژول کاربردی برای شارژ و دشارژ باتری های لیتیومی است. به وسیله این ماژول می‌توان یک باتری تک سلول لیتیومی 3.7 ولت مانند 18650 که مدار محافظ داخلی ندارد را با حفاظت کامل شارژ کرد و همچنین دشارژ باتری را هم کنترل کرد. یک باتری لیتیومی باید به گونه‌ای شارژ شود که با رسیدن ولتاژ 4.2 ولت جریان شارژ قطع شود، همچنین دشارژ آن باید به گونه‌ای باشد که که با رسیدن ولتاژ باتری به 2.4 ولت دیگر باتری دشارژ نشود؛ در غیر این صورت عمر باتری کم شده و باتری آسیب می‌بیند. در طراحی این ماژول از آی سی شارژ TC4056 یا TP4056 و آی سی حفاظت DW01 استفاده شده که باعث می‌شود باتری لیتیومی با حفاظت کامل و بدون خطر، شارژ و دشارژ شود. به این صورت که آی سی DW01 جریان شارژ را توسط ماسفت 8205A روی یک آمپر تنظیم می‌کند و بعد از شارژ کامل یعنی رسیدن ولتاژ باتری به 4.2 ولت عملیات شارژ را قطع می‌کند. همچنین در زمان دشارژ باتری با رسیدن ولتاژ باتری به 2.4 ولت جریان بار توسط آی سی DW01 قطع می‌شود تا ولتاژ باتری به کمتر از 2.4 ولت نرسد. در صورتی که ولتاژ باتری وصل شده به ماژول کمتر از 2.9 ولت باشد، ماژول شارژ را با جریانی در حدود 130 میلی آمپر آغاز می‌کند تا زمانی که ولتاژ باتری به 2.9 ولت برسد، سپس جریان شارژ به صورت خطی افزایش می‌یابد. برای استفاده از این ماژول در ابتدا تغذیه 5 ولت ماژول را تامین کنید، این کار از دو طریق امکان پذیر است، یا از طریق پورت میکرو USB TYPE C اندرویدی روی ماژول و یا از طریق دو پد دو طرف پورت که با مثبت و منفی مشخص شده‌اند. منبع تغذیه باید به گونه‌ای انتخاب شود که حداقل بتواند یک آمپر خروجی داشته باشد. مثبت و منفی باتری را با دقت به دو پدی که با B+ و B- مشخص شده‌اند متصل کنید. (دقت شود که به درستی متصل شود در غیر این صورت ماژول آسیب می‌بیند) مصرف‌کننده ( اسباب بازی ، لامپ و .. ) باید به دو پد OUT+ و OUT- وصل شود و اگر مصرف‌کننده مستقیم به باتری وصل شود، حفاظت در برابر دشارژ بیش از حد انجام نمی‌شود. لازم به ذکر است که در زمان شارژ باتری نباید مصرف‌کننده به ماژول متصل شود. در زمان شارژ ال ای دی قرمز رنگ روشن می‌شود و هنگام شارژ کامل ال ای دی سبز روشن می‌شود.
