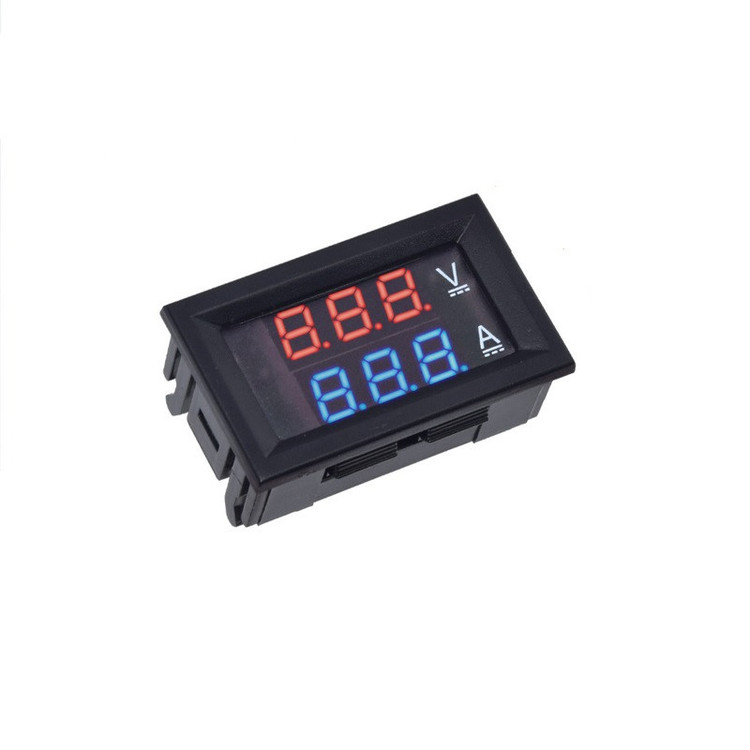

ماژول نمایشگر ولتاژ و جریان مدل 100V10A

ناموجود
دیدن محصولات مرتبط
مشخصات

ابعاد

۵۰x۳۰x۲۵ میلی‌متر

ویژگی‌های قطعات الکترونیکی

آموزشی صنعتی عمومی

توضیحات

معرفی

نحوه راه انداری نیز به این صورت است که اگر از منبع تغذیه مشترک برای روشن کردن نمایشگر و المانمان استفاده کنیم نیازی به اتصال سیم سیاه کوچک به جایی نیست و فقط سیم سیاه بزرگ را به GND باید وصل کنیم مجموعه ی کاربردی ولتمتر و آمپرمتر در یک محصول، قادر است جریان قدرت را در مدار اندازه گیری کند. قیمت مناسب، سهولت استفاده از ماژول نمایشگر دیجیتال ولتاژ و جریان و همچنین عدم نیاز به منبع تغذیه ی جداگانه از نقاط قوت این ماژول است. همچنین این محصول دارای یک پیچ تنظیم، برای تنظیم دقت اندازه گیری می باشد.

نقد و بررسی



سایر توضیحات

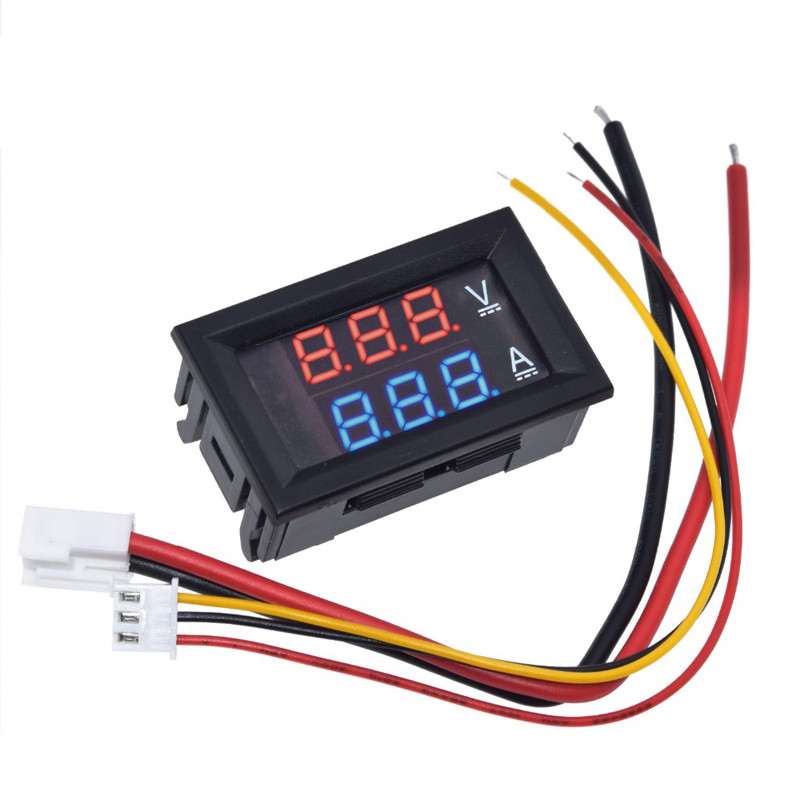

دقت نمایشگر برای ولتاژ: ۰.۱ ولت مشخصات سیم ها : خط قرمز باریک (VCC) : ورودی مثبت منبع تغذیه (۳.۵ تا ۳۰ ولت ) خط مشکی باریک (GND) : ورودی منفی منبع تغذیه (۳.۵ تا ۳۰ ولت ) و اندازه گیری سیگنال مشترک زمین خط زرد باریک (VIN) : اندازه گیری سیگنال ورودی مثبت (۰-۱۰۰V، نسخه ی ۱۰۰ ولت) (۰-۳۳ ، نسخه ی ۳۳ ولت) خط قرمز ضخیم (I+) : به خروجی لود یا مصرف کننده وصل شود خط مشکی ضخیم (I-) : به منفی منبع تغذیه وصل شود این نمایشگر ولتاژ را با رنگ قرمز و جریان را با رنگ آبی نشان میدهد.
